M1

Name: M1
Brand: DiaNoche
SKU: TL-M1-1001

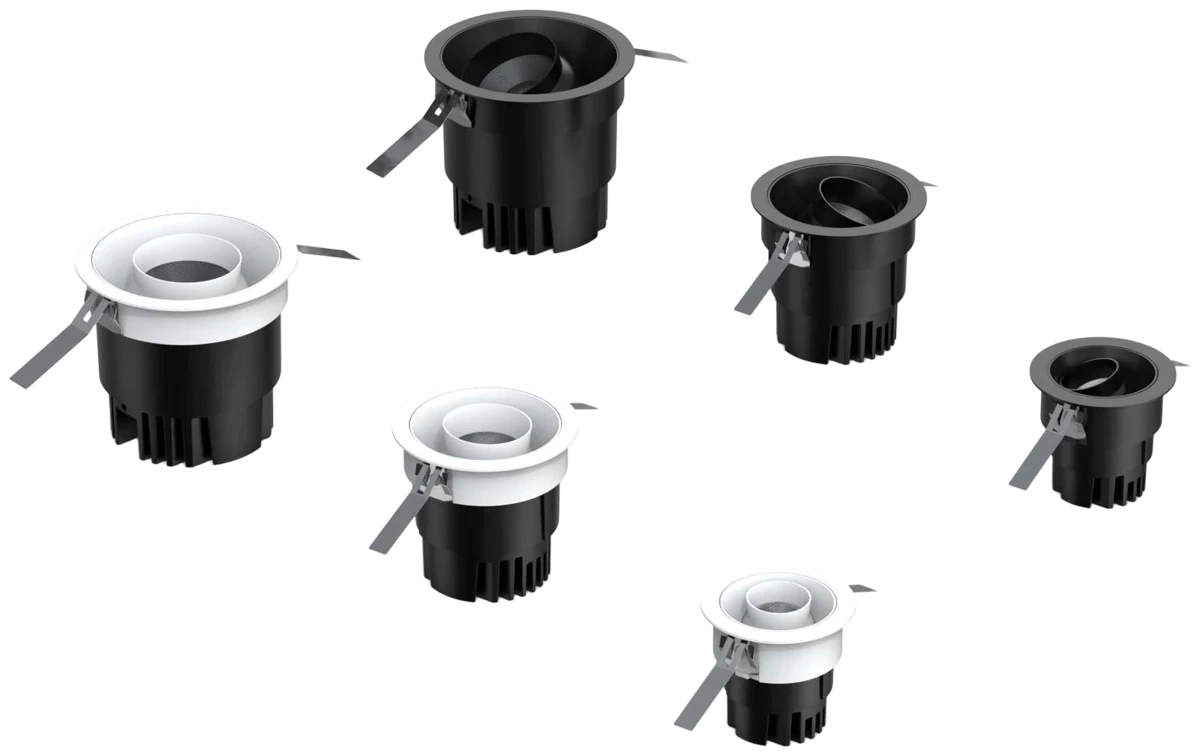

Faretto da incasso

Faretto da incasso. 10, 15 o 20 W. Tre angoli di fascio, da 15° a 36°. 2700, 3000, 4000, 5000 K. 97 CRI.

Finiture disponibili

Nero

6 modelli

TL-M1-100110 W
TL-M1-150115 W
TL-M1-200120 W
RE-M1-100110 W
RE-M1-150115 W
RE-M1-200120 W

Richiedi informazioni

Scheda tecnicaPDF, in inglese, 515 KB

File fotometriciIES e LDT, 18 versioni, stimate

TL-M1-100110 W, 15°IES LDT

TL-M1-100110 W, 24°IES LDT

TL-M1-100110 W, 36°IES LDT

TL-M1-150115 W, 15°IES LDT

TL-M1-150115 W, 24°IES LDT

TL-M1-150115 W, 36°IES LDT

TL-M1-200120 W, 15°IES LDT

TL-M1-200120 W, 24°IES LDT

TL-M1-200120 W, 36°IES LDT

RE-M1-100110 W, 15°IES LDT

RE-M1-100110 W, 24°IES LDT

RE-M1-100110 W, 36°IES LDT

RE-M1-150115 W, 15°IES LDT

RE-M1-150115 W, 24°IES LDT

RE-M1-150115 W, 36°IES LDT

RE-M1-200120 W, 15°IES LDT

RE-M1-200120 W, 24°IES LDT

RE-M1-200120 W, 36°IES LDT

I file stimati si basano sulla potenza nominale e sull’angolo di fascio a catalogo, senza misurazioni di laboratorio. Vanno bene per i primi studi di layout; per i calcoli finali servono dati misurati.

Specifiche tecniche

Codice	Potenza	CRI	Tensione	Dimensioni	Fascio	CCT	Foro	Note

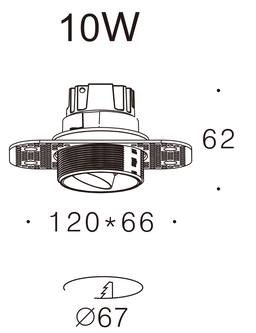

TL-M1-1001	10 W	97 CRI	36 V	120 × 66 / H62 mm	15° 24° 36°	2700, 3000, 4000, 5000 K	Ø67 mm	250 mA

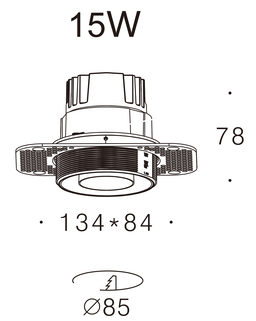

TL-M1-1501	15 W	97 CRI	36 V	134 × 84 / H78 mm	15° 24° 36°	2700, 3000, 4000, 5000 K	Ø85 mm	350 mA

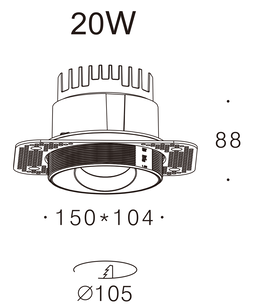

TL-M1-2001	20 W	97 CRI	36 V	150 × 104 / H88 mm	15° 24° 36°	2700, 3000, 4000, 5000 K	Ø105 mm	500 mA

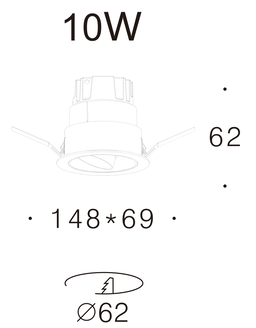

RE-M1-1001	10 W	97 CRI	36 V	148 × 69 / H62 mm	15° 24° 36°	2700, 3000, 4000, 5000 K	Ø62 mm	250 mA

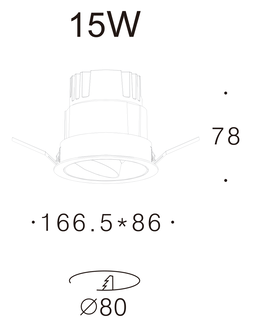

RE-M1-1501	15 W	97 CRI	36 V	166,5 × 86 / H78 mm	15° 24° 36°	2700, 3000, 4000, 5000 K	Ø80 mm	350 mA
RE-M1-2001	20 W	97 CRI	36 V	200 × 106 / H88 mm	15° 24° 36°	2700, 3000, 4000, 5000 K	Ø100 mm	500 mA

Sorgente LED: Citizen
Temperatura colore: 2700, 3000, 4000, 5000 K
Angoli di fascio: 15°, 24°, 36°
Controllo: On/Off, Triac
Installazione: Incasso
Grado IP: IP20

Fotometria

TL-M1-2001. Curva polare (C0–C180 continua, C90–C270 tratteggiata, cd/klm) e valori principali dagli stessi dati dei file IES e LDT: stimati dai dati del catalogo, non misurati.
